　　概 述

　　LG-A 系列一体化智能型阿牛巴流量计是我公司研制、生产多年的流量计。它具有品种多、规格全九个品种上百种规格、适用范围广、长期运行精度高、稳定性好、阻损小、运行费用低、安装维修方便、费用低等诸多特点。在大量的蒸汽和水流量测量中广泛应用低阻损的均速管传感器取代高阻损的标准孔板和标准喷嘴流量传感器,可大幅度地降低流量传感器的运行费用有重大的经济价值。每个流量测量点每年可节约运行费用(能耗)数千元到数十万元应用我公司的国家专利产品连续反吹型均速管流量传感器.在国内首次解决了大管道的高炉煤气、焦炉煤气、转炉煤气、烧结烟气等高含尘气体准确计量的难题。

　　同时均速管流量传感器已在电厂引送风、除尘气体等大口径异形管道流量测量中获得了成功应用。我公司有完善的检查、测试、试验和标定装置与严格的管理制度,可确保产品质量稳定可靠。

　　一体化智能型阿牛巴流量计的工作原理如图 1 所示当充满管道的流体流经均速管流量计的检测杆时检测杆迎流面的全压孔感测到流体的全压平均值,检测杆的背流面的静压孔感测到流体的静压值。全压平均值与静压值同流过的流体流量之间有确定的关系,这关系可由下面的基本公式进行计算。

　　均速管流量计计算公式

　　1. 质量流量与体积流量计算公式

　　p KD M  =

　　2

　　12645

　　. 0

　　式中 M质量流量kg/h

　　Q体积流量m 3 /h

　　K流量系数

　　D管道内径mm

　　 工况密度kg/m 3

　　△ p 差压, kPa。

　　2. 气体标准体积流量计算公式

　　p D KF Q

　　g

　　? =

　　2

　　01134

　　. 0

　　式中 Q标准体积流量m 3 /h

　　K流量系数

　　F g 密度系数

　　D管道内径mm

　　△ p 差压kPa

　　p 工作压力, kPa

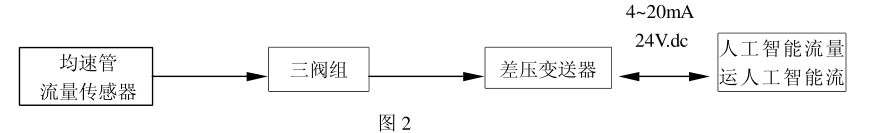

　　一体化智能型均速管流量计由一体化均速管流量变换器和人工智能流量运算显示器两部分组成。其中一体化均速管流量变换器由均速管流量传感器亦称阿纽巴Annubar流量传感器、三阀组板和差压变送器构成。测量原理框图见图 2。

　　特点

　　 一体化

　　集均速管流量传感器、三阀组板和差压变送器于一体去掉了导压管路、各种阀门和管件大大提高了系统测量精度与可靠性。

　　 智能型

　　当选用智能型差压变送器时可通过按键或通讯方式现场设定根据被测对象流量的变化增大或减小差压从而改变流量范围大小使系统流量范围度大大拓宽。

　　 长期运行精度高、稳定性好

　　液体测量误差0.5%F.S气体测量误差1.0%F.S长期稳定性0.2%F.S/Y。

　　 压损小能耗低因此仪表运行费用低。

　　当管径1000mm压损仅为差压信号的 2%左右。压力损失是一种隐形能耗往往易忽视。但实际运行中能量消耗是不容忽视的。以下两例可说明这个问题。

　　例以公称通径 1000mm被测介质为水流量 6000m

　　3 / h, 工作温度 25℃

　　最佳应用场合

　　 通用型适用于要求低阻损低运行费用、大管道 、方形、矩形和其它异形管道流体流量测量。

　　如电厂锅炉引送风流量、除尘气体流量、冶金企业的高炉热风炉助燃空气流量等大型管道流量测量。

　　 温度压力差压流量测量一体型适用于既需流量测量又需温度或压力测量或温度压力测

　　量的高温高压液体各种工况的气体和蒸汽流量测量。由此可方便地在人工智能流量运算显示器中作被测介质流量的温压补偿。所以特别适用于单位之间的蒸汽流量和各种气体流量结算计量,锅炉蒸汽产量计量。

　　 连续反吹型特别适用于高含尘气体的流量测量如转炉煤气、高炉煤气、焦炉煤气、发生炉

　　煤气、烧结烟气、除尘气体以及过程气汽体等的流量测量和高含悬浮物液体的流量测量。
