楔形流量计是八十年代开始开始逐步走向实用的一种新型流量计， 其检测件是一个 V 字形楔块(又称楔形节流件)， 它的圆滑顶角朝下， 这样有利于含悬浮颗粒的液体或粘稠液体顺利通过， 不会在节流件上游侧产生滞流。

　　楔形流量计的详细资料：

　　产品介绍： SZY-LGX 楔形流量计是八十年代开始开始逐步走向实用的一种新型流量计， 其检测件是一个V 字形楔块(又称楔形节流件)， 它的圆滑顶角朝下， 这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞流。 因此特别适合在石油、 化工等行业中用于体积流量和质量流量的测量。

　　主要特点：

　　1 重复性好、 精确度高， 经标定的楔形流量计， 精度达 0.5 级。

　　2 具有自清洁能力， 无滞流区。

　　3 耐磨损、 寿命长、 可靠性高。

　　4 永久压损比孔板小。

　　5 一体型结构， 现场安装无需按装导压管路， 直接与管道进行螺纹或法兰连接。 施工省时省力， 维护方便。

　　二 测量原理：

　　流体通过楔形流量计时， 由于楔块的节流作用， 在其上、 下游侧产生了一个与流量值成平方关系的差压，将此差压从楔块两侧取压口引出， 送至差压变送器转变为电信号输出， 再经经专用智能流量计算仪运算后， 即可获知流量值。

　　楔形流量计流量方程：

　　C D2 2P

　　qv= m

　　1 -m2 4

　　式中： qv  流体流量， m3/s

　　C  流出系数；

　　 可膨胀性系数；

　　D2

　　m  开孔与管道面积比， S1 /

　　4

　　S1  弓型流通面积， m2

　　D  管道内径,m；

　　P 差压， Pa

　　 被测介质密度， kg/m3

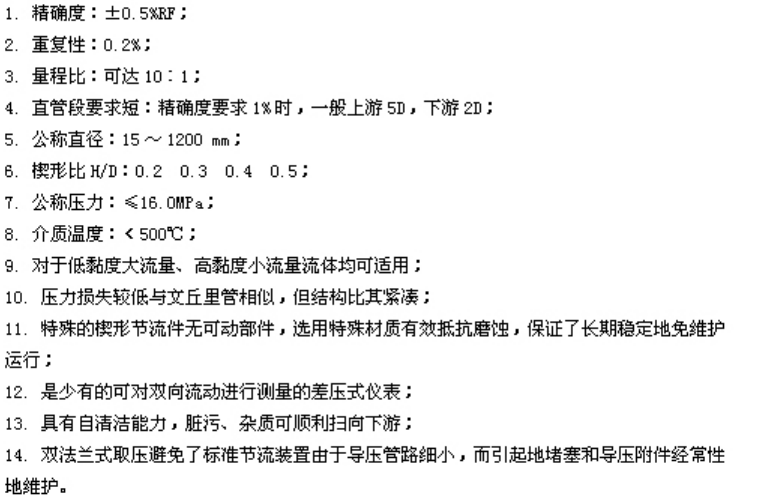

技术特征：
