一、概述

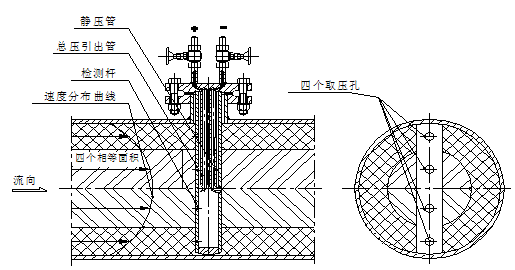

 阿牛巴流量计，它是一根沿直径插入管道中的中空金属杆，在迎向流体流动方向有成对的测压孔，一般有两对，其外形似笛。迎流面的多点测压孔测量的是总压，与全压管相连通，引出平均全压p1，背流面的 处开有一只取压孔，与静压管相通，引出静压p2。均速管是利用测量流体的全压与静压之差来测量流速。

三、特点

2.阿牛巴流量计结构，压力损失小，安装、拆卸方便，维护量小；

4.压力损失小（与孔板相比较，仅为孔板的5%以下），大大减少了动力消耗，节能效果显著；

6.管道口径适应范围大，当管径越大时，采用插入式结构，其优越性也愈突出；

8.多参数智能变送，全动态温压自动补偿。不受压力温度变化影响；

10.开放式数字平台，多用途串行接门，现场总线结构，HART通讯协议；

四、主要技术参数

2.通用管径：20mm～4000mm；

4.重复精度：0.1％；

6.工作温度：-40℃～500℃；

8.参照标准：ISO 3966-197、JB/T5325-1991及GB/T2624-2006；

  阿牛巴流量计由检测杆、取压口和导杆组成。均速管的检测管截面形状分为圆形、菱形、椭圆形等多种结构。如图所示;

                                          (a) 圆形      (b) 菱形    c) 椭圆形   (d) 双管（前后）形
